DC型鼓形齿式卷筒联轴器

DC起重卷筒联轴器采用鼓形齿设计，用于起重传动系统减速机与卷筒的联接，能够承受径向载荷并且传递较大的扭矩，但不能传递轴向载荷。

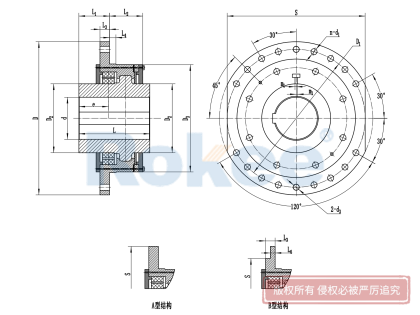

DC卷筒联轴器基本参数

型号	许用转速	公称转矩	径向载荷	轴孔		外形尺寸									卷筒联结尺寸							磨损刻度	轴向间隙	载荷位置	转动惯量	质量
	许用转速	公称转矩	径向载荷	直径	长度	外形尺寸									卷筒联结尺寸							磨损刻度	轴向间隙	载荷位置	转动惯量	质量
	nmax r/min	Tmax N.m	Frmax N	dmax(H7)	Lmin	D	D1(h6)	D2(h9)	L1	L2	L3	L4	L5	L6	S(h9)	Ф2	n-d2	螺栓	a	d3	r	m1	Xmax	e	I/Kg.㎡	m/Kg
DC01A	200	16000	18000	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	M16	30	M16	2.5	1	±2.5	88	1	80
DC01B	200	16000	18000	110	185	400	280	180	80	85	20	25	26	11	360	360	10-18	M16	30	M16	2.5	1	±2.5	88	1	80
DC02A	200	22400	25000	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	M16	30	M16	2.5	1	±2.5	88	1.5	100
DC02B	200	22400	25000	125	200	420	310	212	80	95	20	25	26	11	380	380	10-18	M16	30	M16	2.5	1	±2.5	88	1.5	100
DC03A	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	±2.5	88	2.5	120
DC03B	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	±2.5	88	2.5	120
DC35A	200	45000	50000	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3	150
DC35B	200	45000	50000	160	235	510	400	250	95	115	25	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3	150
DC04A	200	63000	71000	200	250	550	420	280	95	130	20	30	34	15	500	500	14－22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC04B	200	63000	71000	200	250	550	420	280	95	130	25	30	34	15	500	500	14－22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC05A	200	90000	90000	220	265	580	450	215	95	145	20	30	34	15	530	530	14－22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
DC05B	200	90000	90000	220	265	580	450	215	95	145	25	30	34	15	530	530	14－22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
DC55A	200	125000	112000	240	290	620	500	345	101	160	25	35	35	19	560	560	20－22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC55B	200	125000	112000	240	290	620	500	345	101	160	30	35	35	19	560	560	20－22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC06A	200	160000	140000	260	300	650	530	375	101	170	25	35	35	19	580	600	20－22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
DC06B	200	160000	140000	260	300	650	530	375	101	170	30	35	35	19	580	600	20－22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
DC65A	200	190000	165000	270	300	665	545	387	101	175	25	35	35	19	590	615	26－22	M20	10	M20	4	1.8	±2.5	116	18.3	435
DC65B	200	190000	165000	270	300	665	545	387	101	175	30	35	35	19	590	615	26－22	M20	10	M20	4	1.8	±2.5	116	18.3	435
DC07A	200	224000	180000	280	310	680	560	400	101	180	25	35	35	19	600	630	26－22	M20	10	M20	4	1.8	±2.5	116	21.4	485
DC07B	200	224000	180000	280	310	680	560	400	101	180	30	35	35	19	600	630	26－22	M20	10	M20	4	1.8	±2.5	116	21.4	485
DC08A	200	315000	224000	300	345	720	600	437	111	185	35	43	35	21	640	660	26－26	M24	10	M24	4	2.2	±2.5	118	30.6	550
DC08B	200	315000	224000	300	345	720	600	437	111	185	35	43	35	21	640	660	26－26	M24	10	M24	4	2.2	±2.5	118	30.6	550
DC09A	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26－26	M24	10	M24	4	2.2	±2.5	118	40.2	650
DC09B	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26－26	M24	10	M24	4	2.2	±2.5	118	40.2	650
DC10A	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26－26	M24	10	M24	4	2.2	±2.5	120	65.1	890
DC10B	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26－26	M24	10	M24	4	2.2	±2.5	120	65.1	890

DC卷筒联轴器是一种挠性联轴器，主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的连接。它也能适用于其他类似的既传递转矩又承受径向载荷的机械设备，但不适用于需承受轴向载荷的传动场景。

DC卷筒联轴器具有传递较大转矩的能力，能够满足起重设备对传动组件的高扭矩需求。联轴器能够承受较大的径向载荷，确保在复杂工况下的稳定运行。DC卷筒联轴器采用紧凑的结构设计，有助于减轻设备重量，简化整机结构。具有良好的调位性能，能够补偿轴线偏移，适应各种安装条件。

DC卷筒联轴器广泛应用于各类起重设备中，如桥式起重机、门式起重机、塔式起重机等。它作为传动组件，在设备中起到传递转矩和承受径向载荷的重要作用。

为确保DC卷筒联轴器的正常运行，需要定期进行检查和维护。包括检查联接的配合情况、清洗防锈油脂、去除毛刺和油污等。在安装时，需要先将外盖和密封圈套的半联轴器安装在减速器侧，然后将半联轴器加热后套装在轴上。
