GIICL鼓形齿式联轴器

GIICL鼓形齿式联轴器的内齿宽度较小，在传递扭矩的同时能够补偿的轴向位移较小，同时结构也比较紧凑，转动惯量低。

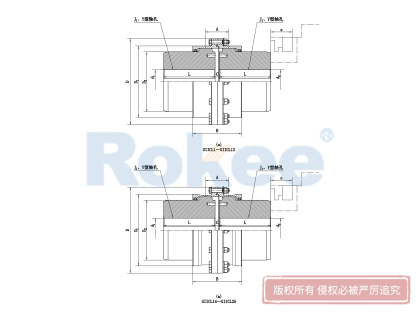

GIICL型鼓形齿式联轴器基本参数

型号	公称转距 Tn N·m	许用转 [n] r/min	轴孔直径	轴孔长度	D	D₁	D₂	H	A	B	C	e	转动惯量 Kg.㎡	润滑脂用量 ML	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂	Y,J1
GIICL1	355	4000	14-35	38-82	103	71	50	2	36	76	8	38	0.0035-0.00375	51	3.1
GIICL2	630	4000	16-45	38-112	115	83	60	2	42	88	8	42	0.00550-0.00675	70	3.5
GIICL3	1000	4000	22-56	38-112	127	95	75	2	44	90	8	42	0.010-0.0113	68	7
GIICL4	1600	4000	38-65	60-142	149	116	90	2	49	98	8	42	0.02-0.0245	87	12.2
GIICL5	2800	4000	40-75	84-142	167	134	105	2.5	55	108	10	42	0.0378-0.0433	125	18
GIICL6	4500	4000	45-90	84-172	187	153	125	2.5	56	110	10	42	0.0663-0.0843	148	26.5
GIICL7	6300	3750	50-105	84-212	204	170	140	3.5	60	118	10	42	0.103-0.151	175	39.2
GIICL8	9000	3300	55-115	84-212	230	186	155	3	67	142	12	47	0.167-0.241	268	49.7
GIICL9	14000	3000	60-135	107-252	256	212	180	3	69	146	12	47	0.316-0.470	310	79.6
GIICL10	20000	2650	65-150	107-252	287	239	200	3.5	78	164	14	47	0.511-0.745	472	101
GIICL11	31500	2350	70-175	107-302	325	276	235	3.5	81	170	14	47	1.096-1.588	550	161
GIICL12	45000	2100	75-200	107-352	362	313	270	4	89	190	16	49	1.623-3.055	695	213
GIICL13	63000	1850	150-225	202-352	412	350	300	4.5	98	208	18	49	3.925-4.918	1019	315
GIICL14	100000	1650	170-250	242-410	462	420	335	5.5	172	296	22	63	8.025-9.725	3900	476
GIICL15	160000	1500	190-285	282-470	512	470	380	5.5	182	316	22	63	14.300-17.45	3700	696
GIICL16	224000	1300	220-320	282-470	580	522	430	7	209	354	28	67	23.925-29.1	4500	913
GIICL17	315000	1200	250-365	330-550	644	582	490	7	198	364	28	67	43.095-53.725	4900	1322
GIICL18	450000	1050	280-400	380-650	726	658	540	8	222	430	28	75	78.525-99.500	7000	1948
GIICL19	630000	950	300-470	380-650	818	748	630	8	232	440	32	75	136.750-175.5	8900	3026
GIICL20	900000	800	360-540	450-800	928	838	720	10.5	247	470	32	75	261.75-360.75	11000	3984
GIICL21	1250000	750	400-600	540-800	1022	928	810	11.5	255	490	40	75	468.75-561.50	13000	4977
GIICL22	1600000	650	450-680	540-800	1134	1036	915	13	262	510	40	75	753.750-904.750	16000	7738
GIICL23	2240000	600	500-770	680-800	1282	1178	1035	14.5	299	580	50	80	1517-1725	28000	10783
GIICL24	3150000	550	560-880	680-900	1428	1322	1175	16.5	317	610	50	80	2486-3131.75	33000	15015
GIICL25	4000000	460	670-1040	900-1000	1644	1538	1390	19	325	620	50	80	5174.25-7198.25	43000	24080
