GIICLZ鼓形齿式联轴器

GIICLZ鼓形齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合，结构紧凑，转动惯量低。

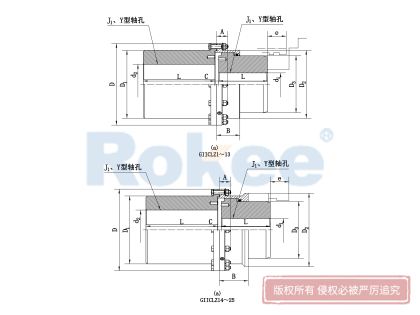

GIICLZ型鼓形齿式联轴器基本参数

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度	D	D1	D2	D3	H	A	C	B	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			轴孔直径	轴孔长度
			d1,d2	Y,J1
GIICLZ1	355	4000	16-50	38-112	103	71	71	50	2	38	8	38	38	0.00375-0.007	31	3.5
GIICLZ2	630	4000	16-60	38-142	115	83	83	60	2	44	8	44	42	0.00625－0.01	42	5.7
GIICLZ3	1000	4000	22-71	38-142	127	95	95	75	2	45	8	45	42	0.009－0.01675	42	7.6
GIICLZ4	1600	4000	38-80	60-172	149	116	116	90	2	49	8	49	42	0.02125－0.04875	53	13.5
GIICLZ5	2800	4000	38-90	60-172	167	134	134	105	2.5	54	10	54	42	0.044－0.0625	77	23.1
GIICLZ6	4500	4000	45-105	84-212	187	153	153	125	2.5	55	10	55	42	0.075-0.1065	91	29.3
GIICLZ7	6300	3750	50-115	84-212	204	170	170	140	2.5	59	10	59	42	0.1335-0.1898	108	43.8
GIICLZ8	9000	3300	55-125	84-212	230	186	186	155	3	71	12	71	47	0.184－0.297	161	54.9
GIICLZ9	14000	3000	60-150	107-252	256	222	212	180	3	73	12	37	47	0.358－0.575	184	88
GIICLZ10	2000	2650	65-150	107-252	287	239	239	200	3.5	82	14	82	47	0.58－0.935	276	111.5
GIICLZ11	31500	2350	110-175	167-302	325	250	276	235	3.5	85	14	85	47	1.223－1.625	322	162.4
GIICLZ12	45000	2100	130-200	202-352	362	286	313	270	4	95	16	95	49	2.39－3.093	404	268
GIICLZ13	63000	1850	150-225	202-352	412	322	350	300	4.5	104	18	104	49	3.93－6.34	585	320
GIICLZ14	100000	1650	170-250	242-410	462	420	335	——	5.5	148	22	148	63	6.9－8.6	1600	438
GIICLZ15	160000	1500	190-285	282-470	512	470	380	——	5.5	158	22	158	63	12.425－15.575	2100	650
GIICLZ16	224000	1300	220-320	282-470	580	522	430	——	7	177	28	177	67	21.2－26.35	2500	857
GIICLZ17	315000	1200	250-365	330-550	644	582	490	——	7	182	28	182	67	38.825－49.5	2700	1255
GIICLZ18	450000	1050	280-400	380-650	726	658	540	——	8	215	28	215	75	69.5－90.5	3900	1830
GIICLZ19	630000	950	300-475	380-650	818	748	630	——	9	220	32	220	75	122.5－161.25	5000	2457
GIICLZ20	900000	800	360-540	450-800	928	838	720	——	10.5	235	32	235	75	240－335	6200	3793
GIICLZ21	1250000	750	400-600	540-800	1022	928	810	——	11.5	245	40	245	75	435－527.75	7000	5348
GIICLZ22	1600000	650	450-680	540-800	1134	1036	915	——	13	255	40	255	75	701.25－852.25	8700	6871
GIICLZ23	2240000	600	500-770	680-800	1282	1178	1030	——	14.5	290	50	290	80	1415.75－1638.75	15000	10383
GIICLZ24	3150000	550	560-880	680-800	1428	1322	1175	——	16.5	305	50	305	80	2330.5－2976.25	18000	14465
GIICLZ25	4000000	460	670-1040	900-1000	1644	1538	1390	——	19	310	50	310	80	5174.25－7198.25	23000	23489

GIICLZ型鼓形齿式联轴器适用于联接水平两同轴线并具有一定角位移的传动轴系，联轴器通过齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，其中外齿被制成为鼓形齿，即球面形状，这种设计使得联轴器具有更大的角向补偿能力和承载能力。

主要特点

角向补偿能力‌：GIICLZ鼓形齿式联轴器具有一定角向补偿两轴相对偏移的性能，可以适应传动轴系在工作过程中产生的角位移。
承载能力大‌：与直齿式联轴器相比，鼓形齿式联轴器的承载能力显著提高。
适用范围广‌：该联轴器常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输等行业。同时，高精度并经动平衡的齿式联轴器也可用于高速传动，如燃汽轮机的轴系传动。
结构紧凑‌：GIICLZ鼓形齿式联轴器具有结构紧凑、回转半径小的优点，使得其在安装和使用过程中更加便捷。
传动效率高‌：该联轴器的传动效率高，能够有效减少能量损失，提高传动系统的整体效率。

GIICLZ鼓形齿式联轴器被广泛应用于各种机械传动系统中，特别是在需要承受较大载荷和具有一定角位移的传动轴系中，GIICLZ联轴器更是发挥着重要的作用。
