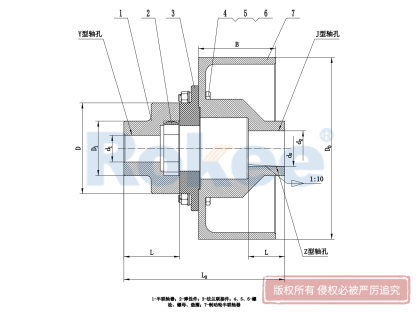

LMZ-II(MLL-II)型带制动轮梅花联轴器

LMZ-II梅花联轴器采用整体体式制动轮设计，适用于需要制动场合。

LMZ-II 梅花弹性联轴器基本参数

型号	许用转矩 MP/(N·m)			许用转速 mp/(r·min)	轴孔直径	轴孔长度		L0 mm	D0 mm	B mm	D mm	D1 mm	d0 mm	h mm	转动惯量 kg·m²	质量 kg
	弹性件硬度HA				d1/mm, d2/mm, d3/mm	Y型	J、Z型
	≥75	≥85	≥94		d1/mm, d2/mm, d3/mm	L	L1
LMZ4-Ⅱ-160	140	250	400	4750	25,28	62	44	190.5	160	70	105	72	10	20	2.56	10
					30,32,35,38	82	62	210.5
					40,42	112	84	265.5
LMZ4-Ⅱ-200	140	250	400	3800	25,28	62	44	215.5	200	85	105	72	10	20	5.6	14
					30,32,35,38	82	60	235.5
					40,42	112	84	265.5
LMZ5-Ⅱ-200	250	400	800	3800	30,32,35,38	82	60	242	200	85	125	90	122	25	6.6	16.5
LMZ5-Ⅱ-200	250	400	800	3800	40,42,45,48	112	84	272	200	85	125	90	122	25	6.6	16.5
LMZ6-Ⅱ-200	400	630	1200	3800	35,38	82	66	249	200	85	145	104	140	30	8.12	20.3
LMZ6-Ⅱ-200	400	630	1200	3800	40,42,45,48,50,55	112	84	279	200	85	145	104	140	30	8.12	20.3
LMZ6-Ⅱ-250	400	630	1200	3050	35,38	82	60	279	250	105	145	104	140	30	16	25.6
LMZ6-Ⅱ-250	400	630	1200	3050	40,42,45,48,50,55	112	84	309	250	105	145	104	140	30	16	25.6
LMZ7-Ⅱ-250	710	1120	2240	3050	45,48,50,55	112	84	312	250	105	170	130	166	30	19.6	31.4
LMZ7-Ⅱ-250	710	1120	2240	3050	60,63,65	142	107	372	250	105	170	130	166	30	19.6	31.4
LMZ7-Ⅱ-315	710	1120	2240	2400	45,48,50,55	112	84	312	315	135	170	130	166	30	38.2	38.5
LMZ7-Ⅱ-315	710	1120	2240	2400	60,63,65	142	107	372	315	135	170	130	166	30	38.2	38.5
LMZ8-Ⅱ-315	1120	1800	3550	2400	50,55	112	84	351	400	170	200	156	196	35	55	55.5
LMZ8-Ⅱ-315	1120	1800	3550	2400	60,63,65,70,71,75	142	107	416	400	170	200	156	196	35	55	55.5
LMZ8-Ⅱ-400	1120	1800	3550	1900	50,55	112	84	351	400	170	200	156	196	35	120.5	75.3
LMZ8-Ⅱ-400	1120	1800	3550	1900	60,63,65,70,71,75	142	107	416	400	170	200	156	196	35	120.5	75.3
LMZ9-Ⅱ-400	1800	2800	5600	1900	60,63,65,70,71,75	142	107	421	400	170	230	180	225	35	147.5	92.9
LMZ9-Ⅱ-400	1800	2800	5600	1900	80,85,90,95	172	132	451	400	170	230	180	225	35	147.5	92.9
LMZ9-Ⅱ-500	1800	2800	1500	1500	60,63,65,70,71,75	142	107	275	500	210	230	180	225	35	345	138
LMZ9-Ⅱ-500	1800	2800	1500	1500	80,85,90,95	172	132	451	500	210	230	180	225	35	345	138
LMZ10-Ⅱ-500	2800	4500	9000	1500	70,71,75	142	107	490	500	210	260	205	255	45	450	180
					80,85,90,95	172	132	520
					100,110	212	167	560
LMZ11-Ⅱ-630	4000	6300	12500	1200	80,85,90,95	172	132	580	630	265	300	245	295	50	992	250
LMZ11-Ⅱ-630	4000	6300	12500	1200	100,110,120	212	167	620	630	265	300	245	295	50	992	250
LMZ12-Ⅱ-710	7100	11200	20000	1050	90,95	172	132	630	710	300	360	300	356	55	1462	290
					100,110,120,125	212	167	670
					130	252	202	710
LMZ13-Ⅱ-800	8000	12500	25000	950	100,110,120,125	212	167	710	800	340	400	335	391	55	2048	320
LMZ13-Ⅱ-800	8000	12500	25000	950	130,140	252	202	750	800	340	400	335	391	55	2048	320

LMZ梅花联轴器主要由两个带凸爪形状相同的半联轴器和弹性元件组成。弹性元件（通常为梅花形）置于两半联轴器的凸爪之间，通过凸爪与弹性元件之间的挤压来传递动力。当两轴线有相对偏移时，弹性元件会发生相应的弹性变形，起到自动补偿作用。这种特性使得LMZ联轴器能够适应一定的轴系偏差，保证传动的平稳性。通过弹性元件的弹性变形，MLL梅花联轴器还具有减振和缓冲性能，有助于保护传动系统免受冲击和振动的影响。

LMZ梅花联轴器径向尺寸小、结构简单，无需润滑，维护方便。高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长。LMZ梅花联轴器适用于起动频繁、正反转变化、中速、中等转矩传动轴系和要求工作可靠性高的工作场合，如冶金、矿山、石油、化工、起重、运输、轻工、纺织等领域。

在安装LMZ梅花联轴器时，应确保两半联轴器的凸爪与弹性元件正确配合，避免安装不当导致的传动故障。定期检查弹性元件的磨损情况，及时更换磨损严重的弹性元件。同时，保持MLL联轴器的清洁和润滑。
