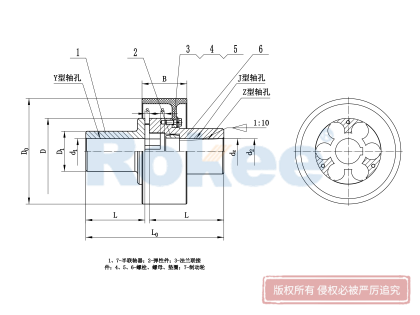

LMZ-I(MLL-I)型带制动轮梅花联轴器
LMZ-I梅花联轴器采用分体式制动轮设计，适用于需要制动场合。
LMZ-Ⅰ型梅花弹性联轴器基础参数
| 型号 | 公称转矩/N.m | 许用转速 | 轴孔直径 | L | L0 | D | D0 | B | 弹性件型号 | 重量 | 转动惯量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 弹性件硬度 | ||||||||||||
| a(HA) | b(HD) | |||||||||||
| 80±5 | 60±5 | r/min | d1、d2、dz | kg | kg.m2 | |||||||
| LMZ5-I-160 | 250 | 400 | 4750 | 25,28，30,32,35,38，40,42,45 | 50 | 127 | 105 | 160 | 70 | MT5 | 6.602 | 0.019 |
| LMZ5-I-200 | 250 | 400 | 3800 | 25,28，30,32,35,38，40,42,45 | 50 | 127 | 105 | 200 | 85 | MT5 | 9.204 | 0.044 |
| LMZ6-I-200 | 400 | 710 | 3800 | 30,32,35,38，40,42,45,48 | 55 | 143 | 125 | 200 | 85 | MT6 | 11.45 | 0.052 |
| LMZ7-I-200 | 630 | 1120 | 3800 | 35*,38*，40*,42*,45,48,50,55，56 | 60 | 159 | 145 | 200 | 85 | MT7 | 13.96 | 0.064 |
| LMZ7-I-250 | 630 | 1120 | 3050 | 35*,38*，40*,42*,45,48,50,55，56 | 60 | 159 | 145 | 250 | 105 | MT7 | 20.09 | 0.144 |
| LMZ8-I-250 | 1120 | 2240 | 3050 | 45*,48*,50,55,56，60,63,65 | 70 | 181 | 170 | 250 | 105 | MT8 | 24.65 | 0.175 |
| LMZ8-I-315 | 1120 | 2240 | 2400 | 45*,48*,50,55,56，60,63,65 | 70 | 181 | 170 | 315 | 135 | MT8 | 34.13 | 0.374 |
| LMZ9-I-315 | 1800 | 3550 | 2400 | 50*,55*,56*，60,63,65,70,71,75，80 | 80 | 208 | 200 | 315 | 135 | MT9 | 41.67 | 0.45 |
| LMZ9-I-400 | 1800 | 3550 | 1900 | 50*,55*,56*，60,63,65,70,71,75，80 | 80 | 208 | 200 | 400 | 170 | MT9 | 65.61 | 1.259 |
| LMZ10-I-400 | 2800 | 5600 | 1900 | 60*,63,65*,70,71,75，80,85,90,95，100 | 90 | 230 | 230 | 400 | 170 | MT10 | 74.53 | 1.4 |
| LMZ10-I-500 | 2800 | 5600 | 1500 | 60*,63,65*,70,71,75，80,85,90,95，100 | 90 | 230 | 230 | 500 | 210 | MT10 | 110.6 | 3.472 |
| LMZ11-I-500 | 4500 | 9000 | 1500 | 70*,71*,75,80*,85*,90,95，100,110,120 | 100 | 260 | 260 | 500 | 210 | MT11 | 121.7 | 3.715 |
| LMZ12-I-630 | 6300 | 12500 | 1200 | 80*,85*,90*,95*，100,110,120,125，130 | 115 | 297 | 300 | 630 | 265 | MT12 | 213.7 | 10.24 |
| LMZ13-I-710 | 11200 | 20000 | 1050 | 90*,95*，100*,110*,120*,125*，130,150 | 125 | 323 | 360 | 710 | 300 | MT13 | 341.6 | 19.99 |
| LMZ14-I-800 | 12500 | 25000 | 950 | 100*,110*,120*,125*，130*,140*,150 160 | 135 | 333 | 400 | 800 | 340 | MT14 | 510.1 | 39.36 |
MLL梅花联轴器由两个金属爪盘和一个弹性体组成。两个金属爪盘一般由45号钢制成，在要求载荷灵敏的情况下也可能采用铝合金或不锈钢材料。弹性体通常由工程塑料或橡胶组成，置于两个爪盘之间，以实现两半联轴器的联接。
MLL梅花联轴器的工作原理是利用梅花形弹性元件置于两半联轴器凸爪之间，通过弹性元件的变形来补偿两轴的相对偏移，并传递扭矩。当两轴线有相对偏移时，弹性元件会发生相应的弹性变形，起到自动补偿作用。
MLL梅花联轴器结构紧凑，无齿隙，能够提供稳定的传动。由于弹性体的存在，联轴器能够吸收振动，减少机械系统的振动和噪音。MLL联轴器具有较大的轴向、径向和角向补偿能力，能够适应各种复杂的传动需求。LMZ联轴器结构简单，无需润滑，维护工作量少，可连续长期运行。MLL型联轴器具有良好的电气绝缘性能，工作稳定可靠，适用于各种恶劣的工作环境。
MLL梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合。例如，冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等行业。
