SWC-WH无伸缩焊接型十字万向轴
SWC-WH无伸缩焊接型万向联轴器是一种具有特定结构和功能的传动组件，联轴器采用无伸缩的焊接式结构，这种设计使得联轴器在传递扭矩时具有更高的稳定性和可靠性。SWC-WH型万向轴采用整体式叉头，这种结构紧凑合理，进一步增强了联轴器的承载能力。通过焊接方式将各部件连接在一起，确保了联轴器的整体性和强度。

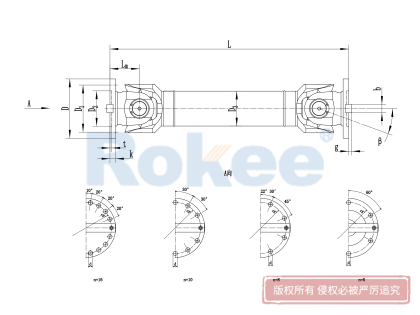

WH型无伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm
| 型号 | 回转直径D | 公称转矩 Tn/KN·m | 疲劳转矩 Tt/kN·m | 轴线折角 β/(°)≤ | Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | b (H9) | g | 转动惯量I/kg·m² | 质量m/kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | 增长100 | Lmin | 增长100 | |||||||||||||||
| SWC100WH | 100 | 1.25 | 0.63 | 25 | 243 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | 0.0039 | 0.00019 | 4.5 | 0.35 | ||
| SWC120WH | 120 | 2.5 | 1.25 | 25 | 307 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | 0.096 | 0.00044 | 7.7 | 0.55 | ||
| SWC150WH | 150 | 5 | 2.5 | 25 | 350 | 130 | 90 | 89 | 80 | 8-13 | 10 | 0.0371 | 0.00157 | 18 | 0.85 | |||
| SWC180WH | 180 | 12.5 | 6.3 | 25 | 480 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 0.15 | 0.007 | 48 | 2.8 | ||
| SWC225WH | 225 | 40 | 20 | 15 | 520 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.365 | 0.0234 | 78 | 4.9 |
| SWC250WH | 250 | 63 | 31.5 | 15 | 620 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.847 | 0.0277 | 124 | 5.3 |
| SWC285WH | 285 | 90 | 45 | 15 | 720 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 1.756 | 0.051 | 185 | 6.3 |
| SWC315WH | 315 | 125 | 63 | 15 | 805 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 2.893 | 0.0795 | 262 | 8 |
| SWC350WH | 350 | 180 | 90 | 15 | 875 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 5.013 | 0.2219 | 374 | 15 |
| SWC390WH | 390 | 250 | 125 | 15 | 955 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 8.406 | 0.2219 | 506 | 15 |
| SWC440WH | 440 | 355 | 180 | 15 | 1155 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 15.79 | 0.4744 | 790 | 21.7 |
| SWC490WH | 490 | 500 | 250 | 15 | 1205 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 26.54 | 0.4744 | 1014 | 21.7 |
| SWC550WH | 550 | 710 | 355 | 15 | 1355 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 48.32 | 1.357 | 1526 | 34 |
SWC-WH万向联轴器，即无伸缩焊接式十字轴万向联轴器，是一种用于传递转矩的机械部件，具有结构紧凑、传递转矩可靠、角度补偿能力强等特点。它广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重型机械行业的机械轴系中，特别是在两轴轴线不在同一直线上或存在较大夹角的情况下，SWC-WH十字轴式万向联轴器能够实现两轴的连续回转并高效传递转矩。
SWC-WH十字万向联轴器具有较大的角度补偿能力，能够适应轴线之间的夹角变化，确保传动的稳定性和可靠性。采用整体式叉头布局和焊接式结构，使得联轴器结构紧凑、体积小、重量轻，便于安装和维护。与同回转直径的其他型式联轴器相比，SWC-WH万向轴所传递的扭矩更大，承载能力更强。传动效率高达98%~99.8%，能够减少能量损失，提高设备的运行效率。SWC-WH万向联轴器在运转过程中表现出平稳的传动特性，同时产生较低的噪声，有利于改善工作环境。
SWC-WH十字轴万向联轴器通过其内部的十字轴结构实现两轴之间的角度补偿和转矩传递。当两轴轴线之间存在夹角时，十字轴结构能够允许联轴器在一定范围内进行角度变化，从而保持传动的连续性和稳定性。同时，联轴器内部的滚动元件能够减小摩擦阻力，提高传动效率。
在船舶行业中，SWC-WH万向联轴器常用于船舶传动系统中的轴系连接。由于船舶在航行过程中会受到各种复杂载荷的作用，因此要求传动系统具有高度的可靠性和稳定性。SWC-WH万向节联轴器凭借其优良的性能和适应性，在船舶传动系统中得到了广泛应用。此外，在冶金、起重、矿山等领域中，SWC-WH万向联轴器也发挥着重要作用。
