NGCL型带制动轮鼓形齿式联轴器

NGCL鼓形齿式联轴器带有制动轮设计，用于需要制动的场合。

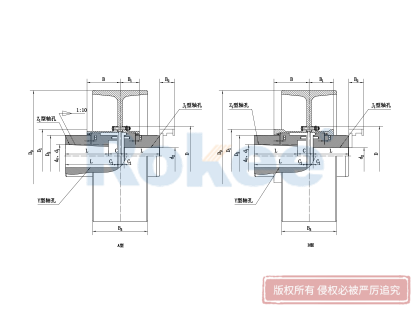

NGCL型带制动轮鼓形齿式联轴器基本参数

型号	公称转距 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	D3	B3	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			d1、d2、d3	轴孔长度
			d1、d2、d3	Y	J1Z1
NGCL1	355	4000	20-35	38-82		103	71	50	30	8	2	56	42	38	160	68	0.07	51	7.3
NGCL2	630	4000	25-45	44-112		115	83	60	36	8	2	68	48	42	160	68	0.08	70	9.7
NGCL3	1000	3800	28-56	44-112		127	95	75	41	8	2	70	49	42	200	85	0.184	107	15.2
NGCL4	1600	3800	38-65	60-142		149	116	90	41	8	2	74	53	42	200	85	0.237	137	21.4
NGCL5	2800	3000	40-75	84-142		167	134	105	48	8	2.5	84	58	42	250	105	0.595	201	33.1
NGCL6	4500	3000	45-90	84-172		187	153	125	49	9	2.5	85	59	42	250	105	0.754	238	38.5
NGCL7	6300	2400	50-100	84-212		204	170	140	53	9	2.5	93	63	42	315/300	132	1.299	298	61.8
NGCL8	9000	1900	55-110	84-212		230	186	155	64	12	3	112	77	47	400	168	3.939	465	96.5
NGCL9	1400	1500	60-130	107-252		256	212	180	71	13	3	119	80	47	500	210	9.847	561	151
NGCL10	2000	1200	65-150	107-252		287	239	200	65	15	3.5	120	90	47	630/600	165	28.879	734	209
NGCL11	31500	1050	70-170	107-302		325	276	235	77	16	3.5	134	94	47	710/700	198	45.53	956	300
NGCL12	45000	1050	75-200	107-352		362	313	270	94	17	4	164	104	49	710/700	298	50.25	1320	384
NGCL13	63000	950	150-220	202-352		412	350	300	88	18	4.5	165	113	49	800	335	84.7	1600	544
NGCL14	10000	950	170-250	242-410		462	420	335	92	20	5.5	209	157	63	800	335	102.2	3500	736

NGCL鼓形齿式联轴器主要由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，其中鼓形齿是将外齿制成球面，球面中心在齿轮轴线上，这种设计使得齿侧间隙较一般齿轮大，从而允许较大的角位移。

NGCL鼓形齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业，也适用于石油、化工、通用机械等各类机械的轴系传动。由于其结构紧凑、回转半径小等特点，还适用于与闸瓦式制动器配套的场合。

在日常使用中，需要定期检查NGCL联轴器的状况，如有必要，及时更换损坏的零件。同时，应保持联轴器良好的润滑和密封状态，以提高其使用寿命和运行稳定性。
