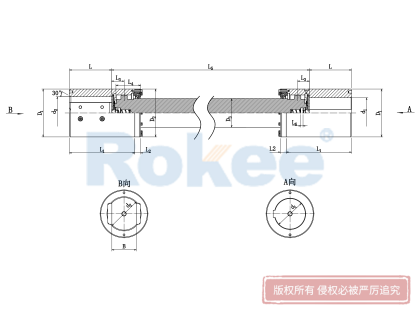

WGJ型接中间轴鼓形齿式联轴器

WGJ鼓形齿式联轴器是带中间接轴设计，适用于一些长距离扭矩传动场合，有些还带有轴向缓冲装置。

WGJ型鼓形齿式联轴器基本参数

型号	公称转矩 Tn/N·m	圆柱型轴孔尺寸		扁孔型轴孔尺寸			D1	D2	D3	L1	L2	L3	L4	L5 min	L6	质量 m/kg		转动惯量 l/kg.㎡		润滑脂用量 kg
		d1、d2	L	d2 max	L max	B max										L5 min 质量	增长每米的质量	L5 min 转动惯量	增长每米的转动惯量
		d1、d2	J1型	d2 max	L max	B max										L5 min 质量	增长每米的质量	L5 min 转动惯量	增长每米的转动惯量
WGJ1	6.3	60、63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65、70
		71、75
		80	132							195
WGJ2	11.2	70、71、75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80、85	132							200
		90、95	132							200
		100	167							235
WGJ3	18	80、85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90、95	132							210
		100、110	167							245
WGJ4	25	80、85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90、95	132							220
		100、110、120、125	167							253
WGJ5	31.5	90、95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100、110	167							260
		120、125	167							260
		130、140	202							295
WGJ6	50	110、120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140、150	202							322
		160	242							362
WGJ7	63	140、150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170、180	242							376
		190	282							416
WGJ8	80	160、170、180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
WGJ8	80	190、200	282	200	282	160	300	220	180	432	44	95	220	1000	5	480	200	6.02	0.81	1800
WGJ9	100	170、180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
WGJ9	100	190、200、220	282	220	282	170	330	230	200	432	44	95	230	1000	5	550	247	7.95	1.24	2100
WGJ10	125	190、200、220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
WGJ10	125	240	330	240	330	180	355	250	220	490	51	98	250	1000	5	720	298	12.7	1.8	2500
WGJ11	200	190、200、220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
WGJ11	200	240、250、260	330	260	330	200	410	290	240	505	51	106	280	1200	5	1110	355	25.95	2.56	3000
WGJ12	315	240、250、260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
WGJ12	315	280、300	380	300	380	220	460	320	260	568	57	112	300	1200	6	1480	417	43.43	3.52	4000
WGJ13	450	280、300、320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
WGJ13	450	340	450	340	450	250	510	360	300	666	57	136	340	1400	6	2020	555	71.76	6.24	5200
WGJ14	560	300、320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
WGJ14	560	340、360	450	360	450	280	560	400	320	698	64	145	380	1500	6	2600	631	114.4	8.1	6500
WGJ15	710	340、360、380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
WGJ15	710	400	540	400	540	300	610	430	350	806	64	160	400	1500	6	3300	755	178	11.6	8000
WGJ16	900	360、380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
WGJ16	900	400、420	650	420	650	320	660	460	380	942	64	172	440	1600	10	4300	890	272	16	10000
WGJ17	1120	400、420、440、450、460	650	460	650	350	710	500	470	964	64	182	480	1800	10	5500	1090	392	24	12000
WGJ18	1250	420、440、450、460、480、500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
WGJ19	1600	440、450、460、480、500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
WGJ19	1600	530	800	530	800	400	810	580	500	1155	76	215	540	2000	10	8350	1540	805	48	16500
WGJ20	2000	450、460、480、500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
WGJ20	2000	530、560	800	560	800	420	860	600	530	1181	76	225	560	2000	10	9500	1730	1024	61	18500
WGJ21	2240	480、500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
WGJ21	2240	530、560、600	800	600	800	450	910	650	560	1206	76	236	600	2500	10	11500	1930	1334	75.66	21000
WGJ22	2800	530、560、600、630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
WGJ23	3150	560、600、630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
WGJ23	3150	670	900	670	900	500	1000	710	630	1350	82	265	680	2500	13	17900	2450	2579	122	27000

WGJ鼓形齿式联轴器不具备轴向、径向和角向的补偿性能，但其弹性元件由很薄的齿轮叠合成相应的组件，这些组件通过精密螺栓与主从动法兰连接。这种设计使得WGJ鼓形齿式联轴器在高温、高速、有腐蚀介质工况环境下具有优异的轴系连接性能。

结构特点

鼓形齿设计‌：WGJ鼓形齿式联轴器的外齿被制成球面形状，这种设计允许在径向、轴向和角向等轴线偏差情况下进行补偿，从而改善齿的接触条件，提高传递转矩的能力，并延长使用寿命。
弹性元件‌：由很薄的齿轮叠合成，这些齿轮在受力时能够发生弹性变形，从而补偿轴线的微小位移。
精密螺栓连接‌：处于同一分布圆上的精密螺栓分别与主从动法兰连接，确保联轴器的稳定性和可靠性。

WGJ鼓形齿式联轴器特别适用于高温、高速、有腐蚀介质工况环境的轴系连接。同时，由于其结构紧凑、承载能力大、传动效率高、噪声低及维修周期长等特点，使得WGJ鼓形齿式联轴器在冶金、矿山、起重运输、石油化工、通用机械等领域得到广泛应用。

安装与维护

安装‌：在安装WGJ鼓形齿式联轴器时，应确保螺栓正、倒相间安装，以改善平衡状况。同时，应确保联轴器的轴心对中良好，避免产生过大的轴线偏差。
维护‌：定期检查联轴器的螺栓是否松动，齿面是否磨损，以及弹性元件是否变形。如有异常情况，应及时更换或维修。
