UL轮胎联轴器

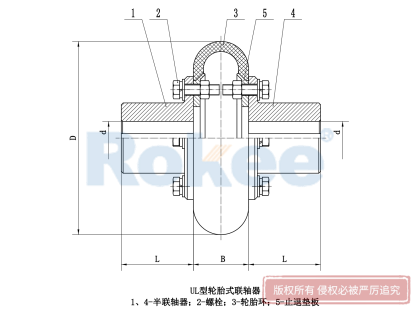

UL弹性轮胎联轴器采用轮胎体与带螺纹孔金属联接板硫化粘接在一起，然后与两个半联通过螺栓直接联接实现扭矩的传递和其他位置补偿。

UL轮胎联轴器基本参数

型号	公称扭矩 N.m	瞬时扭矩 N.m	许用转速 rpm		轴孔直径d/mm		轴孔长度L		D	B	重量	转动惯量	许用补偿量
			钢	铁	钢	铁	轴孔长度L		D	B	kg	kg.m²	径向	轴向	角向°
			钢	铁	钢	铁	J、J1型	Y型	mm		kg	kg.m²	径向	轴向	角向°
UL1	10	31.5	5000	3500	11	11	22	25	80	20	0.7	0.0003	1	1	1°
					12、14	12、14	27	32
					16、18	16	30	42
UL2	25	80	5000	3000	14	14	27	32	100	26	1.2	0.0008	1	1	1°
					16、18、19	16、18、19	30	42
					20、22	20	38	52
UL3	63	180	4800	3000	18、19	18、19	30	42	120	32	1.8	0.0022	1.6	2	1°
					20、22、24	20、22	38	52
					25	-	44	62
UL4	100	315	4500	3000	20、22、24	20、22、24	38	52	140	38	3	0.004	1.6	2	1°
					25、28	25	44	62
					30	-	60	82
UL5	160	500	4000	3000	24	24	38	52	160	45	4.6	0.0084	1.6	2	1°
					25、28	25、28	44	62
					30、32、35	30	60	82
UL6	250	7100	3600	2500	28	28	44	62	180	50	7.1	0.0164	1.6	2	1°
					30、32、35、38	30、32、35	60	82
					40	-	84	112
UL7	315	900	3200	2500	32、35、38	32、35、38	60	82	200	56	10.9	0.029	2	2.5	1°
UL7	315	900	3200	2500	40、42、45、48	40、42	84	112	200	56	10.9	0.029	2	2.5	1°
UL8	400	1250	3000	2000	38	38	60	82	220	63	13	0.0448	2.5	3	1°30'
UL8	400	1250	3000	2000	40、42、45、48、50	40、42、45	84	112	220	63	13	0.0448	2.5	3	1°30'
UL9	630	1800	2800	2000	42、45、48、50、55、56	42、45、48、50、55	84	112	250	71	20	0.0898	2.5	3	1°30'
UL9	630	1800	2800	2000	60	-	107	142	250	71	20	0.0898	2.5	3	1°30'
UL10	800	2240	2400	1600	45＊、48＊、50、55、56	45＊、48＊、50、55、56	84	112	280	80	30.6	0.1596	3	3.6	1°30'
UL10	800	2240	2400	1600	60、63、65、70	60、63、65	107	142	280	80	30.6	0.1596	3	3.6	1°30'
UL11	1000	2500	2100	1600	50＊、55＊、56＊	50＊、55＊、56＊	84	112	320	90	39	0.2792	3	3.6	1°30'
UL11	1000	2500	2100	1600	60、63、65、70、71、75	60、63、65	107	142	320	90	39	0.2792	3	3.6	1°30'
UL12	1600	4000	2000	1600	55＊、56＊	55＊、56＊	84	112	360	100	59	0.5356	3.6	4	1°30'
					60＊、63＊、65＊、70、71、75	60＊、63＊、65＊、70、71、75	107	142
					80、85	80	132	172
UL13	2500	6300	1800	1600	63＊、65＊、70＊、71＊、75＊	63＊、65＊、70＊、71＊、75＊	107	142	400	110	81	0.896	4	4.5	1°30'
UL13	2500	6300	1800	1600	80、85、90、95	80、85、90、95	132	172	400	110	81	0.896	4	4.5	1°30'
UL14	4000	10000	1600	1400	75＊	75＊	107	142	480	130	145	2.2616	4	5	1°30'
					80＊、85＊、90＊、95＊	80＊、85＊、90＊、95＊	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85＊、90＊、95＊	90＊、95＊	132	172	560	150	222	4.6456	3	5.6	1°30'
UL15	6300	14000	1200	1120	100＊、110＊、120＊、125＊	100＊、110＊、120＊、125＊	167	212	560	150	222	4.6456	3	5.6	1°30'
UL16	10000	20000	1000	1000	100＊、110＊、120＊、125＊	100＊、110＊、120＊、125＊	167	212	630	180	302	8.0924	3	6	1°30'
UL16	10000	20000	1000	1000	130、140	130、140	202	252	630	180	302	8.0924	3	6	1°30'
UL17	16000	31500	900	850	120＊、125＊	-	167	212	750	210	561	20.0176	3	6.7	1°30'
					130＊、140＊、150＊	130＊、140＊、150＊
					160＊	160＊	242	302
UL18	25000	59000	800	750	140＊、150＊	-	202	252	900	250	818	43.053	3	8	1°30'
UL18	25000	59000	800	750	160＊、170＊、180＊	160＊、170＊、180＊	242	302	900	250	818	43.053	3	8	1°30'

UL轮胎联轴器是一种高性能的弹性连轴器，UL轮胎联轴器是利用轮胎状橡胶元件作为弹性元件，通过螺栓将两半联轴器联接在一起的一种联轴器。其结构型式主要分为带骨架式、开口式、整体式三种，其中带骨架式结构具有承载能力大、使用寿命长、装拆方便等优点。

UL轮胎式联轴器具有良好的减震缓冲效果，能够吸收和分散机械振动，保护设备免受损坏。联轴器具有优越的轴间偏移补偿性能，能够补偿两轴之间的相对位移，确保设备正常运转。UL轮胎联轴器结构简单，不需要润滑，装拆和维护都比较方便。适用于起动频繁、正反转多变、冲击振动较大的两轴联接，可在有粉尘、水分的工况环境下工作，工作温度为-20~80℃。

UL轮胎联轴器广泛应用于各种机械设备中，特别适用于冲击震动、正反转多变、起动频繁的场合。在选型时，需要根据设备的实际情况，如转矩、转速、轴孔尺寸等，选择合适的联轴器型号和规格。

在安装UL轮胎式联轴器时，应确保两半联轴器的轴孔对齐，螺栓拧紧力矩适中，避免过紧或过松导致联轴器损坏或失效。定期检查联轴器的磨损情况，及时更换磨损严重的橡胶元件，确保联轴器的正常运转。长期不使用的联轴器应存放在干燥、通风、无腐蚀性气体的环境中，避免受潮、腐蚀或损坏。
