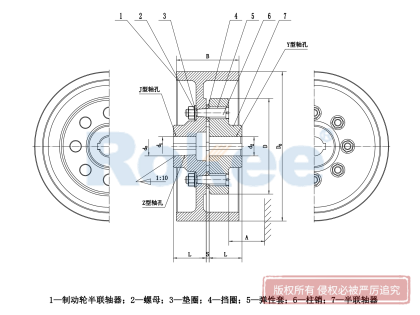

LTZ弹性销套联轴器

LTZ弹性销套联轴器采用带制动轮设计，适用于需要制动场合。

TLL(LTZ)弹性销套联轴器基本参数

型号	公称扭矩	许用转速	轴孔直径	轴孔配合长度			D0	D	B	S	A	重量	转动惯量
	Tn(N.m)	[n](r/min)	d1 d2 dz	Y型	J、J1、Z型							Kg	Kg.m2
	Tn(N.m)	[n](r/min)	d1 d2 dz	L	L1	L						Kg	Kg.m2
LTZ1	125	3800	25 28	62	44	62	200	130	85	5	45	8.3	0.05
			30 32	82	60	82	200	130	85	5	45	8.3	0.05
			35	82	60	82	200	130	85	5	45	8.3	0.05
LTZ2	250	3000	32 35	82	60	82	250	160	105	5	45	15.3	0.15
			38	82	60	82	250	160	105	5	45	15.3	0.15
			40 42	112	84	112	250	160	105	5	45	15.3	0.45
LTZ3	500	2400	40 42	112	84	112	315	190	132	6	45	30	0.45
LTZ3	500	2400	45 48	112	84	112	315	190	132	6	45	30	0.45
LTZ4	710	2400	45 48	112	84	112	315	224	132	6	65	39.6	0.5
			50 55	112	84	112	315	224	132	6	65	39.6	0.5
			56	112	84	112	315	224	132	6	65	39.6	0.5
			60 63	142	107	142	315	224	132	6	65	39.6	0.5
LTZ5	1000	2400	50 55	112	84	142	315	250	168	6	65	47	1.26
			56	112	84	142	315	250	168	6	65	47	1.26
			60 63	142	107	142	315	250	168	6	65	47	1.26
			65 70	142	107	142	315	250	168	6	65	47	1.26
LTZ6	2000	1900	63 65	142	107	142	400	315	168	8	80	92.6	1.63
			70 71	142	107	142	400	315	168	8	80	92.6	1.63
			75	142	107	142	400	315	168	8	80	92.6	1.63
			80 85	172	132	172	400	315	168	8	80	92.6	1.63
			90 95	172	132	172	400	315	168	8	80	92.6	1.63
LTZ7	4000	1500	80 85	172	132	172	500	400	210	10	100	127.3	4.04
			90 95	172	132	172	500	400	210	10	100	127.3	4.04
			100 110	212	167	212	500	400	210	10	100	127.3	4.04
LTZ8	8000	1200	100 110	212	167	212	500	400	210	10	100	127.3	4.04
			120 125	212	167	212	630	475	265	12	130	304.3	15
			130	252	202	252	630	475	265	12	130	304.3	15
LTZ9	16000	1000	120 125	212	167	212	710	600	298	14	180	576.8	33

LTZ弹性套柱销联轴器主要由两半联轴器、弹性套和柱销组成。其中，柱销的一端套有弹性套（通常由橡胶或聚氨酯等弹性材料制成），并装在两半联轴器的凸缘孔中，以实现两半联轴器的联接。

LTZ联轴器的工作原理主要依赖于柱销组的锁紧力以及弹性套的压缩变形。当两半联轴器相对旋转时，柱销和弹性套会受到剪切和挤压的作用，从而传递转矩。同时，由于弹性套具有一定的弹性，因此可以在一定程度上补偿两轴之间的相对偏移，并起到减振缓冲的作用。

LTZ弹性套柱销联轴器的结构相对简单，制造容易，且不需要复杂的润滑和金属硫化粘结等工艺。在需要更换弹性套时，无需移动半联轴器，从而大大简化了维修和更换工作。虽然弹性套的弹性变形有限，但仍能在一定程度上补偿两轴之间的相对偏移。弹性套的存在使得联轴器具有一定的减振缓冲性能，有助于降低机械传动过程中的振动和噪声。

LTZ弹性套柱销联轴器适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。例如，在电动机驱动的各种机械设备中，该联轴器可以广泛应用于连接电动机和传动轴，以实现动力的平稳传递。
