WJA型球面滚子卷筒联轴器

WJA起重卷筒联轴器是一种球面滚子联轴器，有带联接法兰的外套，球面滚子，半联轴器及内外盖板及密封系统组成，能够传递较大扭矩及承受径向载荷。联轴器与减速机输出轴的联接采用渐开线花键副设计。

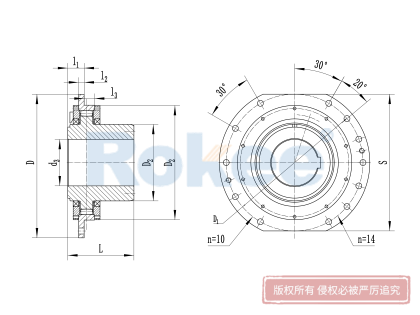

WJA卷筒联轴器的基本参数

型号	公称转矩	许用径向	d	L	D	D1	D2	D3	nxd1	s	l1	l2	l3	r	c	磨损刻度 M1	转动惯量	质量
型号	Tn/kN·m	力/kN	H7	L	D	D1	H6	D3	nxd1	h9	l1	l2	l3	r	c	磨损刻度 M1	I/g·m	m/kg
WJA1	5	16.5	40,42,45,48	84	250	220	160	85	10xΦ14	220	42	12	24	2	1.6	4	0.065	12.8
WJA1	5	16.5	50,55	84	250	220	160	85	10xΦ14	220	42	12	24	2	1.6	4	0.065	12.8
WJA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10xΦ14	250	42	12	24	2.5	1.6	4	0.102	16.1
WJA2	7.1	18.5	60	107	280	250	180	90	10xΦ14	250	42	12	24	2.5	2	4	0.102	15.9
WJA3	9	20	48,50,55	84	320	280	200	95	10xΦ18	280	45	15	25	2.5	1.6	4	0.193	21.9
WJA3	9	20	60,65	107	320	280	200	95	10xΦ18	280	45	15	25	2.5	2	4	0.193	21.8
WJA4	14	25	60,65,70,75	107	340	300	220	130	10xΦ18	300	45	15	25	2.5	2	4	0.278	29.8
WJA4	14	25	80,85	132	340	300	220	130	10xΦ18	300	45	15	25	2.5	2	4	0.278	29.5
WJA5	18	35	60,65	107	360	320	240	150	10xΦ18	320	45	15	25	2.5	2	6	0.369	35
WJA5	18	35	80,85,90,95	132	360	320	240	150	10xΦ18	320	45	15	25	2.5	2.5	6	0.369	36.5
WJA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10xΦ18	340	45	15	25	3	2.5	6	0.496	43.3
WJA6	22.4	38.5	100,110	167	380	340	260	160	10xΦ18	340	45	15	25	3	2.5	6	0.496	43.7
WJA7	28	42	80,85,90,95	132	400	360	280	170	10xΦ18	360	47	15	33	3	2.5	6	0.654	53
WJA7	28	42	100,110,120	167	400	360	280	170	10xΦ18	360	47	15	33	3	2.5	6	0.654	52
WJA8	35.5	49	100,110,120	167	420	380	310	200	10xΦ18	380	47	15	33	3	2.5	6	0.95	69
WJA8	35.5	49	130,140	202	420	380	310	200	10xΦ18	380	47	15	33	3	3	6	0.95	67
WJA9	50	70	100,110,120	167	450	400	340	230	10xΦ22	400	52	20	28	3	2.5	6	1.45	89
WJA9	50	70	130,140,150	202	450	400	340	230	10xΦ22	400	52	20	28	3	3	6	1.45	88.5
WJA10	100	120	130,140,150	202	550	500	420	280	10xΦ22	500	60	20	28	3	3	8	3.81	156
WJA10	100	120	160,170,180	242	550	500	420	280	10xΦ22	500	60	20	28	3	3	8	3.81	151
WJA11	160	140	160,170,180	242	580	530	450	300	14xΦ22	530	60	20	28	3	3	8	4.932	184
WJA11	160	140	190,200	282	580	530	450	300	14xΦ22	530	60	20	28	3	4	8	4.932	181
WJA12	224	170	190,200,220	282	650	600	530	360	14xΦ22	580	65	25	33	3	4	8	9.09	267
WJA12	224	170	240,250	330	650	600	530	360	14xΦ22	580	65	25	33	3	4	8	9.09	247
WJA13	255	300	200,220	282	680	630	560	400	26xΦ22	600	65	25	35	4	4	8	12.1	319
WJA13	255	300	240,250,260	330	680	630	560	400	26xΦ22	600	65	25	35	4	4	8	12.1	311
WJA14	500	340	240,250,260	330	710	660	600	440	26xΦ26	640	82	35	43	4	4	8	18.2	4.3
WJA14	500	340	280,300	380	710	660	600	440	26xΦ26	640	82	35	43	4	5	8	18.2	394
WJA15	630	380	240,250,260	330	780	730	670	500	26xΦ26	700	82	35	43	4	4	8	29.4	544
WJA15	630	380	280,300,320	380	780	730	670	500	26xΦ26	700	82	35	43	4	5	8	29.4	560
WJA16	710	450	280,300,320	380	850	800	730	550	26xΦ26	760	82	35	43	4	5	8	44	693
WJA16	710	450	340,360,380	450	850	800	730	550	26xΦ26	760	82	35	43	4	6	8	44	664

WJA卷筒联轴器主要由带联接法兰的外套、球面滚子、半联轴器、内盖、外盖和密封圈等组成。这些部件通过精密的加工和装配，确保了联轴器的高精度和高可靠性。其中，球面滚子作为关键部件，嵌装在外套和半联轴器的配合面的半圆槽中，其鼓形柱面同时与外套和半联轴器的槽面啮合，从而传递转矩并承受径向载荷。

WJA卷筒联轴器具有较大的承载能力，能够承受较大的转矩和径向载荷，适用于重载和高速传动的场合。
由于球面滚子的存在，WJA卷筒联轴器能够补偿轴系之间的角位移和径向位移，确保传动的平稳性和可靠性。
WJA卷筒联轴器的结构紧凑、重量轻，安装和维护方便，降低了使用成本。
联轴器内部设有润滑油孔和透气孔，方便进行润滑和散热。
同时，密封圈的存在确保了联轴器的密封性能，防止了油液和杂质的侵入。

WJA卷筒联轴器广泛应用于各种机械设备中，如起重机、卷扬机、输送机等。在这些设备中，WJA卷筒联轴器起到了连接轴系、传递动力的重要作用，确保了设备的平稳运行和高效工作。

定期对WJA卷筒联轴器进行检查和维护，确保其处于良好的工作状态。检查内容包括联轴器的磨损情况、润滑状况、密封性能等。如发现异常或损坏，应及时更换或维修。
