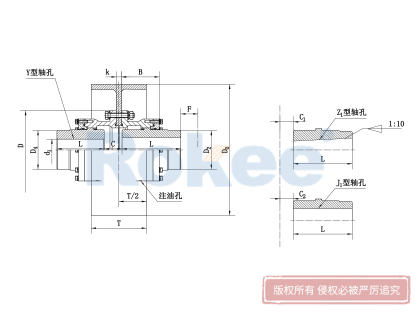

WGZ型带制动轮鼓形齿式联轴器

WGZ鼓形齿式联轴器是带制动轮设计，适用于闸瓦式制动配套场合。

WGZ型鼓形齿式联轴器基本参数

型号	公称转	许可转速	轴孔直径	轴孔长度 L		Do	D	D2	D1	B	C	C1	C2	质量 m/kg	转动惯量I	润滑脂用量 Kg
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	轴孔长度 L											转动惯量I
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	Y	J1										/kg·m2
WGZ1	700	4000	12、14	32	---	160	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---	200					20	--	---
			20、22、24	52	---	250					10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—	250					10	—	—
			30、32、35、38	82	60	315					3	23	16
			40、42、45、48、50、55、56	112	84						3	29	16
WGZ3	2500	4000	22、24	52	—	200	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—	250					23	—
			30、32、35、38	82	60	315					3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36	16
WGZ4	4500	3000	30、32、35、38	82	—	250	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84	315					3	29	17
			60、63、65、70、71、75	142	107	400						36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84	400					3	29	19
			60、63、65、70、71、75	142	107							29
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—	400					5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167							48
WGZ7	14000	2500	32、35、38	82	—	400	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—	500					15	—	—
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107	450					5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132	500						43	28
			100、110、120、125	212	167	630						48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132	500					5	48	38
			100、110、120、125	212	167	630						48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162	630					8	51	32
			130、140、150	252	202	710						56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202	630						56	32
			160、170、180	302	242	710						66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242	710						66	32
			190、200、220	352	282							76	32
WGZ14	160000	1500	160、170、180	302	242	710	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282	800						78	32
			240、250、260	410	330							—	10

WGZ鼓形齿式联轴器主要由内齿圈和带外齿的凸缘半联轴器等零件组成。其中，外齿分为直齿和鼓形齿两种齿形，而WGZ鼓形齿式联轴器采用的是鼓形齿，即外齿被制成球面形状，球面中心位于齿轮轴线上。

主要特点

补偿性能好‌：由于外齿轴套为鼓形齿，联轴器在工作时可以避免内外齿棱角接触，从而允许两轴轴线存在一定的角位移。
承载能力强‌：WGZ鼓形齿式联轴器能够承受重载及冲击载荷，得益于鼓形齿的优良啮合性能和较大的接触面积。
效率高‌：WGZ鼓形齿式联轴器的传动效率较高，有助于减少能量损失，提高机械系统的整体效率。
密封性好‌：该联轴器具有良好的密封性能，使用可靠，能够防止灰尘、水分等杂质进入联轴器内部，从而延长其使用寿命。
装卸、维护方便‌：WGZ鼓形齿式联轴器的结构相对简单，装卸和维护较为方便，这有助于降低机械系统的维护成本。

WGZ鼓形齿式联轴器广泛应用于冶炼、轧钢、重型机械、汽轮机、石油化工业、船舶等各行业。特别是在低速重载工况下，如冶金、矿山、起重运输等行业，WGZ鼓形齿式联轴器表现出色，能够满足这些行业对传动元件的高要求。
