WG鼓形齿式联轴器

WG鼓形齿联轴器的总体特性与其他鼓形齿类似，但是采用更大模数设计，一般可以传递更大的扭矩。

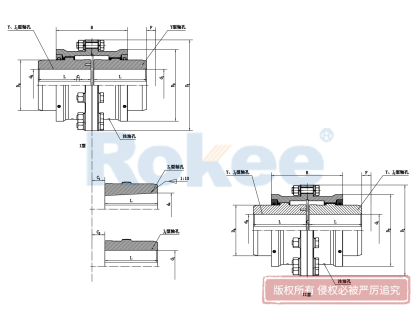

WG鼓形齿式联轴器基本参数

型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径 d1、d2、dZ	轴孔长度L		D	D1	D2	D3	D4	B	B1	F	C		C1	C2	质量m/kg		转动惯量 Kg·m²		润滑脂总量 Kg
				轴孔长度L										C				质量m/kg		转动惯量 Kg·m²		润滑脂总量 Kg
				Y	J1、Z1									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WG1	710	7500	12、14	32	-	122	115	98	88	60	116	100	30	30	-	-	-	5.6	4.86	0.008	0.006	0.085	0.04
			16、18、19	42	-									20	14	-	-
			20、22、24	52	-									10	4	-	-
			25、28	62	44									3	3	19	18
			30、32、35、38	82	60									3	3	23	12
			40、42	112	84									3	3	29	12
WG2	1250	6700	22、24	52	-	150	145	118	108	77	136	104	30	20	4	-	-	9.78	7.48	0.021	0.016	0.09	0.06
			25、28	62	-									10	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
WG3	2500	6300	22、24	52	-	170	165	140	125	90	160	108	30	33	7	-	-	16.7	12.2	0.047	0.033	0.17	0.1
			25、28	62	-									23	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
			60、63	142	107									3	3	36	16
WG4	4500	5600	30、32、35、38	82	-	200	195	160	145	112	180	116	30	13	3	-	-	25.6	19.6	0.098	0.073	0.25	0.15
			40、42、45、48、50、55、56	112	84									3	3	29	17
			60、63、65、70、71、75	142	107									3	3	36	17
			80	172	132									3	3	41	17
WG5	7100	5300	30、32、35、38	82	-	225	215	180	168	128	200	126	30	23	3	-	-	35	26.1	0.175	0.126	0.35	0.22
			40、42、45、48、50、55、56	112	84									3	3	29	19
			60、63、65、70、71、75	142	107									3	3	36	19
			80、85、90	172	132									3	3	41	19
WG6	10000	5000	32、35、38	82	-	245	230	200	185	145	224	134	30	35	5	-	-	51.6	38	0.295	0.213	0.4	0.2
			40、42、45、48、50、55、56	112	-									5	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100	212	167									5	5	48	20
WG7	14000	4500	32、35、38	82	-	272	265	230	210	160	244	148	30	45	5	-	-	68.6	45	0.53	0.35	0.6	0.44
			40、42、45、48、50、55、56	112	-									15	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100、110	212	167									5	5	48	20
WG8	20000	4250	55、56	112	-	290	272	245	225	176	272	162	30	29	5	-	-	79.5	55.8	0.71	0.46	0.75	0.55
			60、63、65、70、71、75	142	107									5	5	38	34
			80、85、90、95	172	132									5	5	43	20
			100、110、120、125	212	167									5	5	48	20
WG9	25000	4000	65、70、71、75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1.05	0.77	1	0.79
			80、85、90、95	172	132									5	5	43	28
			100、110、120、125	212	167									5	5	48	28
			130、140	252	202									5	5	53	28
WG10	40000	3550	75	142	-	355	340	300	280	225	330	196	30	28	5	-	-	158.8	121.8	1.87	1.54	1.3	0.9
			80、85、90、95	172	132									5	5	43	38
			100、110、120、125	212	167									5	5	48	28
			130、140、150	252	202									5	5	53	28
			160	302	242									5	5	63	28
WG11	56000	3000	85、90、95	172	-	412	385	345	325	256	360	224	40	15	8	-	-	214	167	3.66	2.77	1.6	1.2
			100、110、120、125	212	167									8	8	51	32
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
WG12	80000	2800	120、125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	6.39	4.75	2.6	1.9
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
			190、200	352	282									8	8	76	32
WG13	112000	2500	140、150	252	202	490	480	425	400	320	470	272	50	8	8	56	28	390	309	10.44	7.76	3.3	2.4
			160、170、180	302	242									8	8	66	32
			190、200、220	352	282									8	8	76	32
WG14	160000	2300	160、170、180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	17.46	13.52	4.8	3.7
			190、200、220	352	282									10	10	78	32
			240、250、260	410	330									10	10	-	10
WG15	224000	2100	160、170、180	302	242	580	-	488	-	400	560	-	50	10	-	68	43	677	-	24.91	-	5	-
			190、200、220	352	282									10	-	78	32
			240、250、260	410	330									10	-	-	10
			270	470	380									10	-	-	10
WG16	280000	1900	180	302	242	650	-	560	-	440	600	-	50	12	-	70	63	939	-	43.22	-	7	-
			190、200、220	352	282									12	-	80	32
			240、250、260	410	330									12	-	-	12
			280、300	470	380									12	-	-	12
WG17	355000	1800	200、220	352	282	690	-	600	-	460	650	-	50	12	-	70	48	1041	-	56.27	-	8	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
WG18	450000	1700	220	352	282	750	-	650	-	510	700	-	60	12	-	70	73	1381	-	88.17	-	10	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
			340、360	550	450									12	-	-	12
WG19	560000	1600	240、250、260	410	330	775	-	690	-	535	745	-	60	12	-	-	12	1526	-	108.8	, , -	11	-
			280、300、320	470	380									12	-	-	12
			340、360、380	550	450									12	-	-	12
WG20	710000	1500	260	410	330	825	-	730	-	580	785	-	60	14	-	-	14	2081	-	164.4	-	13	-
			280、300、320	470	380									14	-	-	14
			340、360、380	550	450									14	-	-	14
			400	650	540									14	-	-	14
WG21	800000	1300	280、300、320	470	380	925	-	825	-	620	810	-	60	14	-	-	14	2460	-	242.7	-	20	-
			340、360、380	550	450									14	-	-	14
			400、420、440	650	540									14	-	-	14
WG22	900000	950	320	470	380	950	-	850	-	665	820	-	60	14	-	-	14	2775	-	297	-	26	-
			340、360、380	550	450									14	-	-	14
			400、420、440、450、460	650	540									14	-	-	14
WG23	1000000	900	360、380	550	450	1030	-	900	-	710	880	-	60	14	-	-	14	3148	-	384.8	-	29	-
WG23	1000000	900	400、420、440、450、460、480、500	650	540	1030	-	900	-	710	880	-	60	14	-	-	14	3148	-	384.8	-	29	-
WG24	1250000	850	380	550	450	1060	-	925	-	730	900	-	70	16	-	-	16	3766	-	477.8	-	32	-
			400、420、440、450、460、480、500	650	540									16	-	-	16
			520	800	680									16	-	-	16

WG鼓形齿式联轴器由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。其外齿被制成球面形状，球面中心位于齿轮轴线上，这种鼓形齿设计使得齿侧间隙较一般齿轮大，从而允许较大的角位移。

WG鼓形齿式联轴器的工作原理主要基于其特殊的鼓形齿设计。当两轴产生相对位移时，内外齿的齿面会周期性地进行轴向相对滑动。由于鼓形齿的设计，这种滑动能够在更宽的接触面上进行，从而改善了齿的接触条件，减少了应力集中，并提高了传递转矩的能力。

WG联轴器优点

承载能力大‌：WG鼓形齿式联轴器具有较大的外径，因此承载能力平均高于直齿联轴器。
传动效率高‌：其结构紧凑、回转半径小，有利于减少能量损失，提高传动效率。
噪声低‌：鼓形齿的设计改善了齿的接触条件，减少了摩擦和磨损，从而降低了噪声。
维修周期长‌：由于鼓形齿式联轴器的结构设计和材料选择，使其具有较长的使用寿命和维修周期。
补偿能力强‌：具有径向、轴向和角向等轴线偏差补偿能力，适用于各种复杂工况。

WG鼓形齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业。同时，也适用于石油、化工、通用机械等各类机械的轴系传动。
