SWC-DH短伸缩焊接型十字万向轴

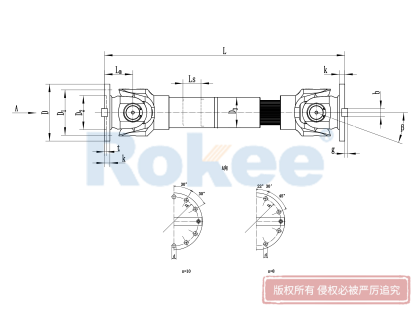

DH型短伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	Lmin	增长100	Lmin	增长100
SWC180DH1	180	12.5	6.3	25	75	650	155	105	114	110	8-17	17	5			0.165	0.007	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.16		52
SWC225DH1	225	40	20	15	85	710	196	135	152	120	8-17	20	5	32	9	0.415	0.0234	95	4.9
SWC225DH2	225	40	20	15	70	640	196	135	152	120	8-17	20	5	32	9	0.397	0.0234	92	4.9
SWC250DH1	285	63	31.5	15	100	795	218	150	168	140	8-19	25	6	40	12.5	0.9	0.0277	148	5.3
SWC250DH2	285	63	31.5	15	70	735	218	150	168	140	8-19	25	6	40	12.5	0.885	0.0277	136	5.3
SWC285DH1	285	90	45	15	120	950	245	170	194	160	8-21	27	7	40	15	1.876	0.051	229	6.3
SWC285DH2	285	90	45	15	80	880	245	170	194	160	8-21	27	7	40	15	1.801	0.051	221	6.3
SWC315DH1	315	125	63	15	130	1070	280	185	219	180	10-23	32	8	40	15	3.331	0.0795	346	8
SWC315DH2	315	125	63	15	90	980	280	185	219	180	10-23	32	8	40	15	3.163	0.0795	334	8
SWC350DH1	350	180	90	15	140	1170	310	210	267	194	10-23	35	8	50	16	6.215	0.2219	508	15
SWC350DH2	350	180	90	15	90	1070	310	210	267	194	10-23	35	8	50	16	5.824	0.2219	485	15
SWC390DH1	390	250	125	15	150	1300	345	235	267	215	10-23	40	8	70	18	11.125	0.2219	655	15
SWC390DH2	390	250	125	15	90	1200	345	235	267	215	10-23	40	8	70	18	10.763	0.2219	600	15
