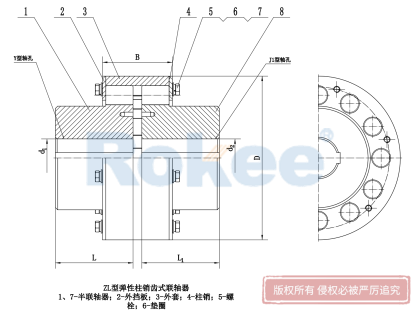

LZ柱销齿式联轴器

LZ柱销齿式联轴器是这一系列的基本形式。

LZ柱销齿式联轴器基本参数

型号	公称转距	许用转速[n]	轴孔直径	轴孔长度	D	B	转动惯量	质量
	Tn /N·m	r/min	轴孔直径	Y，J1			kg.㎡	Kg
	Tn /N·m	r/min	d1,d2	L、L1			kg.㎡	Kg
ZL1	100	4000	12-24	27-52	76	42	0.0004	0.86
ZL2	250	4000	16-32	30-82	92	50	0.003	3.23
ZL3	630	4000	25-42	44-112	118	69	0.011	6.57
ZL4	1600	4000	40-60	84-142	158	89	0.046	14.8
ZL5	4000	4000	50-80	84-172	192	89	0.114	24.8
ZL6	6300	3300	60-95	107-172	230	111	0.28	42.5
ZL7	10000	2900	70-110	107-212	260	113	0.56	66.3
ZL8	16000	2500	80-130	132-252	300	136	1.21	107.3
ZL9	25000	2300	90-150	132-252	335	149	1.98	140.9
ZL10	31500	2100	100-170	167-302	355	151	2.85	180.9
ZL11	40000	2000	110-180	167-302	380	170	3.9	219.3
ZL12	63000	1700	130-200	202-352	445	183	9.2	371.4
ZL13	100000	1500	150-240	202-410	515	218	15.6	470
ZL14	125000	1400	170-260	242-410	560	218	27.8	708
ZL15	160000	1300	190-300	282-470	590	238	33.4	768
ZL16	250000	1000	220-340	282-550	695	262	69.9	1169
ZL17	315000	950	240-380	330-550	768	282	122.7	1664
ZL18	400000	850	250-420	330-650	860	300	202.7	2193
ZL19	630000	750	280-450	380-650	970	320	341.2	2901
ZL20	1000000	650	320-500	380-650	1156	351	710	4251
ZL21	1600000	530	380-630	450-800	1440	355	1948	7514
ZL22	2000000	500	420-750	540-900	1520	396	2931	10148
ZL23	2500000	460	480-850	540-1000	1638	430	4379	13026

LZ（原ZL）型弹性柱销齿式联轴器是一种常用的机械传动装置，主要由两个半联轴器、柱销齿圈和非金属弹性材料制成的柱销等组成。柱销置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器的联接。其结构相对简单，组成零件较少，制造和安装都比较方便。

LZ型弹性柱销齿式联轴器具有多种型号和规格，以适应不同传动轴系的扭矩和转速要求。其性能参数主要包括公称扭矩、许用转速、轴孔直径、轴孔配合长度等。这些参数的选择应根据具体的工作条件和传动要求进行确定。

ZL型弹性柱销齿式联轴器具有补偿两轴相对偏移的性能，适用于中等和较大功率的传动系统。广泛应用于机械、化工、石油、机床、起重、矿山、风机、电机、破碎机等领域。特别是在需要传递较大转矩且对减振要求不高的场合，其优势更加明显。
