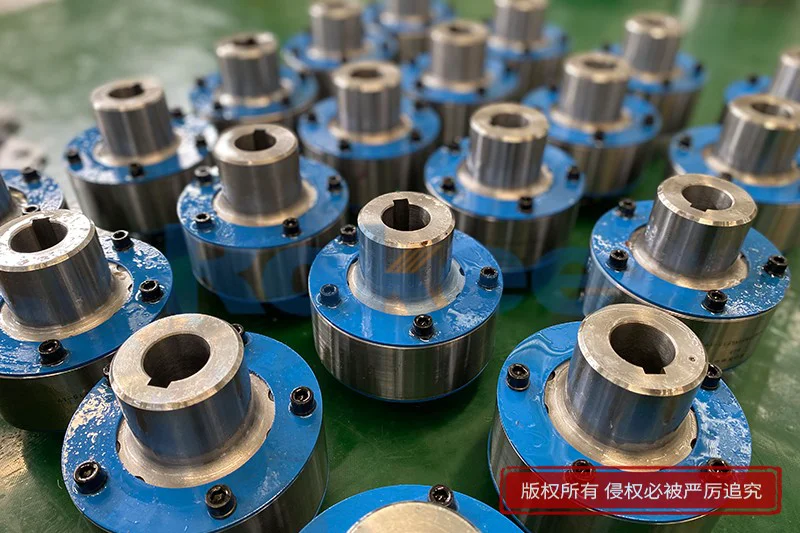

弹性柱销齿式联轴器原理

弹性柱销齿式联轴器是一种常见的机械传动部件，其工作原理主要基于弹性元件的变形。弹性柱销齿式联轴器以其独特的结构和工作原理在机械传动中发挥着重要作用。在实际应用中，应根据具体工况需求选择合适的联轴器类型以确保设备的正常运行和性能发挥。

弹性柱销齿式联轴器由两个半联轴器组成，每个半联轴器上都有一系列的孔，这些孔内装有弹性柱销。弹性柱销通常由尼龙或其他弹性材料制成，它们不仅提供连接，还承担着补偿轴向、径向和角向偏差的功能。

在动力传递过程中，当两半联轴器之间存在角度或者径向偏差时，弹性柱销会因变形而产生弹性力。这种弹性力能够保持两轴的连续接触，从而有效地传递扭矩。由于弹性柱销的弹性特性，它还可以吸收振动、降低冲击，保护机械设备免受损害。

具体来说，当两半联轴器相对旋转时，弹性柱销会受到剪切力的作用。由于弹性柱销是由尼龙等弹性材料制成，因此它们具有一定的变形能力。当受到剪切力时，弹性柱销会发生微小的变形，从而吸收部分能量并减小振动和冲击。同时，这种变形还能够补偿两半联轴器之间的相对位移，包括轴向、径向和角向偏差。

性能特点

1. ‌补偿能力‌：弹性柱销齿式联轴器能够补偿两轴之间的相对位移，包括轴向、径向和角向偏差。这种补偿能力使得其在实际应用中更加灵活，能够适应不同的工况需求。


2. ‌减振降噪‌：虽然弹性柱销齿式联轴器的减振动能相对较差，且可能产生一定的噪声，但相对于其他类型的联轴器，其仍具有一定的减振和降噪效果。这主要得益于弹性柱销的弹性变形能力。


3. ‌结构简单‌：弹性柱销齿式联轴器的结构相对简单，装拆替换弹性元件比较方便。这降低了维护难度，并提高了设备的运行效率。


4. ‌维护成本低‌：由于结构简单且易于安装和拆卸，弹性柱销齿式联轴器的维护成本相对较低。同时，尼龙柱销为自润材料，不需润滑，不仅节省了润滑油，还净化了工作环境。

弹性柱销齿式联轴器广泛应用于各种机械设备中，如风机、水泵、输送机等。尤其是在需要传动或需要吸收冲击载荷的场合，其结构简单、易于安装和拆卸、维护成本低的特点使其成为许多工业应用中的选择。然而，需要注意的是，由于其减振动能相对较差且噪声较大，因此不适用于对减振有一定要求和噪声需要严加控制的工作部位。
