卷筒联轴器工作原理
卷筒联轴器是一种新型的轧辊联轴器，其工作原理主要基于其特殊的结构和设计。卷筒联轴器通过其特殊的结构和设计实现了扭矩的传递和径向位移的补偿。在重载设备和轴系不对中情况下具有广泛的应用前景。

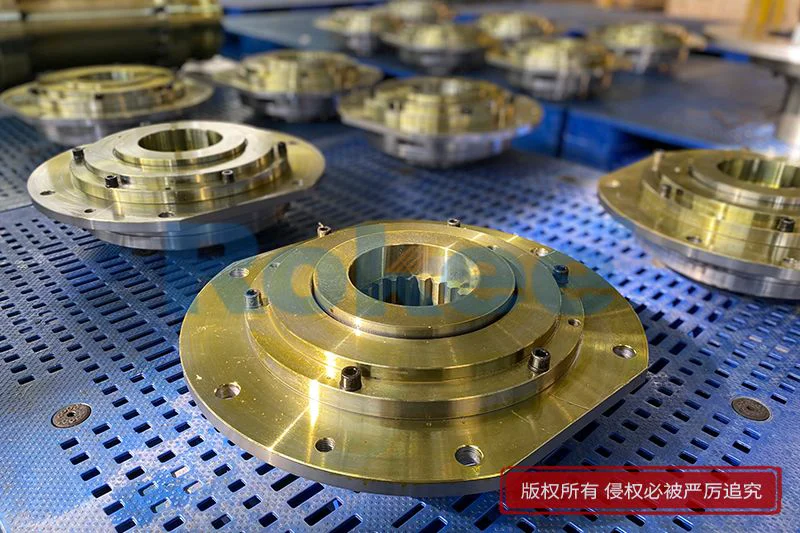

卷筒联轴器基本结构
带鼓形齿的外部齿形套筒：与外部设备或轴相连，传递扭矩。
连接法兰和带内环的夹克：起到连接和固定的作用，确保联轴器的稳定性。
带外部球体的轴承环：能够承受径向载荷，并允许一定的径向位移。
端盖和密封圈：防止润滑脂泄漏，保护联轴器内部零件。
此外，卷筒联轴器还设有定位磨损指针、润滑油孔和通气孔等，以监测磨损情况和保证润滑。
卷筒联轴器工作原理
扭矩传递：
当卷筒联轴器连接的两轴相对旋转时，带鼓形齿的外部齿形套筒与内齿圈相互啮合，从而传递扭矩。
这种啮合方式使得卷筒联轴器能够承受较大的径向力和扭矩，适用于起重机、运输机等重载设备。径向位移补偿：
由于卷筒联轴器内部采用了球面轴承结构，因此它具有一定的径向位移补偿能力。
当连接的两轴之间存在径向位移时，球面轴承能够自动调整位置，确保联轴器的正常工作。润滑与密封：
卷筒联轴器内部需要润滑以减少磨损和摩擦。通常，通过润滑油孔注入适量的润滑脂，以确保联轴器内部零件的润滑。
同时，端盖和密封圈起到密封作用，防止润滑脂泄漏和外部杂质进入联轴器内部。
卷筒联轴器应用特点
重载能力：卷筒联轴器能够承受较大的径向力和扭矩，适用于重载设备。
径向位移补偿：具有一定的径向位移补偿能力，能够适应轴系的不对中情况。
稳定性好：结构紧凑、坚固耐用，能够确保设备的稳定运行。
维护简便：设有定位磨损指针等监测装置，便于及时发现和更换磨损零件。
注意事项
在使用卷筒联轴器时，需要注意其安装和调整精度，以确保其正常工作。
定期检查联轴器的磨损情况，及时更换磨损严重的零件。
保持联轴器内部的清洁和润滑，以延长其使用寿命。
《卷筒联轴器工作原理》发布于2025年4月2日
