十字万向联轴器组成

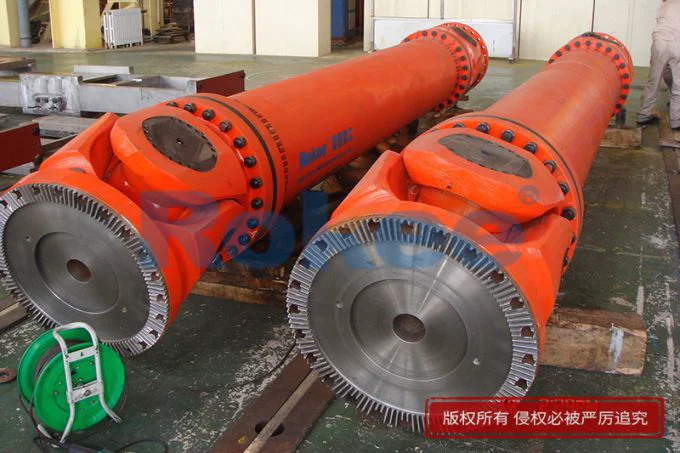

十字万向联轴器是一种常用的变角度动力传动机构，十字万向联轴器通过法兰叉头、十字包总成、花键轴和花键套等部件的协同工作，实现了两轴之间的角度补偿和扭矩传递。同时，部分十字万向联轴器还具备伸缩机构和接管等附加功能，以适应更复杂的传动需求。

主要组成部分

1. ‌法兰叉头‌：法兰叉头是十字万向联轴器的重要部件，它与主动轴和从动轴相连接，主要用于传递扭矩。法兰叉头的设计使得联轴器能够牢固地连接在两轴上，确保动力的有效传递。


2. ‌十字包总成‌：十字包总成是十字万向联轴器的核心部件，它由十字轴、轴承、油封等组成。十字轴的形状类似骰子，通过轴承与法兰叉头相连，实现了两轴之间的角度补偿和扭矩传递。油封则用于防止润滑剂泄漏，确保联轴器的长期稳定运行。


3. ‌花键轴和花键套‌：花键轴和花键套用于连接法兰叉头和十字包总成，它们通过花键配合实现扭矩的传递。这种连接方式具有结构紧凑、传递扭矩大、对中性好等优点。


4. ‌伸缩机构‌（部分十字万向联轴器具备）：伸缩机构可实现轴向的伸缩，以补偿两轴之间的轴向位移。这对于一些存在轴向位移的传动系统来说是非常重要的，可以确保联轴器在传动过程中的稳定性和可靠性。


5. ‌接管‌（部分十字万向联轴器具备）：接管用于连接两端的法兰叉头，它可以根据实际需要定制长度，以满足不同传动系统的需求。
