十字轴式万向联轴器原理

十字轴式万向联轴器是机械基础通用部件，它专为连轴线偏斜且相对位置经常变化的两轴而设计。十字轴式万向联轴器是一种高效、稳定的传动装置，其结构原理和工作原理相对简单但功能强大。通过合理的结构设计和运动分析，可以充分发挥其优点，满足各种机械设备对传动装置的需求。

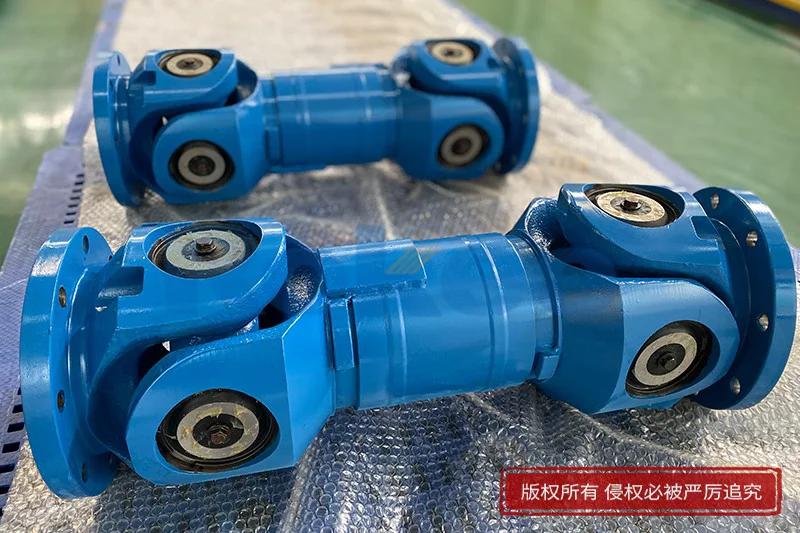

十字轴式万向联轴器的结构相对简单但功能强大。其主要由主、从动轴上的交叉件以及中间的十字轴组成。这些部件通过铰链进行连接，允许两轴之间存在相对运动。当两轴间存在角位移时，轴叉会绕各自的固定轴线旋转，进而带动十字轴在空间中进行复杂的运动。

十字轴式万向联轴器的工作原理基于其独特的结构设计。当主动轴转动时，通过交叉件和十字轴的铰链连接，将运动传递给从动轴。由于十字轴可以在空间中进行自由转动，因此它能够适应两轴之间的角位移和相对位置的变化。这种设计使得十字轴式万向联轴器能够高效、稳定地传递扭矩，同时保持两轴之间的灵活连接。

在进行十字轴式万向联轴器的运动分析时，需要考虑两轴间的轴间角。在任一瞬时，主动轴的转角与从动轴的实际转角会遵循特定的运动平面。这些运动平面分别来自主动轴和从动轴上的交叉件的运动轨迹。由于十字轴的存在，从动轴的转角会受到一定的影响，导致其与主动轴的转角存在一定的差异。然而，这种差异在大多数情况下是可以接受的，并且可以通过合理的结构设计来减小。

十字轴式万向联轴器具有传递扭矩大、具有角补偿能力、结构紧凑等优点。这些特点使得它在各种机械设备中得到了广泛的应用。例如，在汽车传动系统中，十字轴式万向联轴器被用于连接发动机和驱动轴，以适应车辆行驶过程中产生的各种角度变化。此外，它还被广泛应用于船舶、工程机械、冶金设备等领域，以满足不同工况下的传动需求。
