鼓形齿式联轴器工作原理

鼓形齿式联轴器的工作原理主要依赖于其特殊的鼓形齿设计，这种设计赋予了它优异的位移补偿能力和传递转矩能力。在选择和使用鼓形齿式联轴器时，应充分考虑设备的实际工作需求和条件，以确保其能够发挥更佳性能。

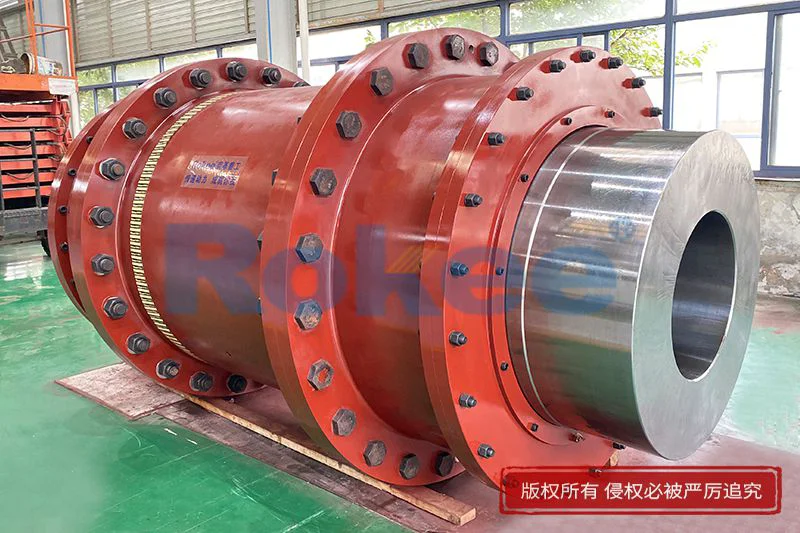

鼓形齿式联轴器由内外两部分组成，内齿圈与外齿轴套相互啮合，通过齿面的接触传递扭矩。其工作原理是：主动轴的扭矩通过外齿轴套传递给内齿圈，进而带动从动轴转动。由于鼓形齿的存在，在两轴有相对位移时，鼓形齿的齿面与内齿圈的齿面接触点会发生变化，这种设计允许在径向、轴向和角向等轴线偏差情况下进行补偿，使得联轴器能够适应一定角度、径向和轴向的位移补偿。

鼓形齿设计的优势

1. ‌位移补偿能力‌：鼓形齿式联轴器的外齿被制成球面形状，球面中心位于齿轮轴线上，这种设计使得齿侧间隙较一般齿轮大，因此鼓形齿式联轴器能够允许较大的角位移，相对于直齿联轴器具有一定的灵活性。当两轴产生相对位移时，内外齿的齿面会周期性地进行轴向相对滑动。由于鼓形齿的设计，这种滑动能够在更宽的接触面上进行，从而改善了齿的接触条件，减少了应力集中。


2. ‌传递转矩能力‌：鼓形齿的设计优化了齿的接触条件，提高了传递转矩的能力。这种优化的接触条件使得联轴器在传递大扭矩时更加稳定，减少了因应力集中而导致的损坏风险。


3. ‌结构紧凑与传动效率‌：鼓形齿式联轴器具有结构紧凑、回转半径小等特点，这使得它在机械传动系统中得到广泛应用。同时，其传动效率高、噪声低及维修周期长等特点也进一步增加了其应用价值。

鼓形齿式联轴器在机械传动系统中具有重要的应用价值，特别是在需要可靠性和长寿命的场合。在选择鼓形齿式联轴器时，应考虑以下因素：

1. ‌扭矩容量‌：根据设备的实际工作需要，选择扭矩容量合适的鼓形齿式联轴器，确保其能够承受设备工作时的扭矩，避免过载使用导致损坏。‌

2. 转速要求‌：选择符合设备转速要求的鼓形齿式联轴器，过高的转速可能导致联轴器损坏，因此需确保所选联轴器能够承受设备的工作转速。


3. ‌位移补偿能力‌：根据设备的位移补偿需求选择合适的鼓形齿式联轴器，以确保其在复杂工况下仍能保持稳定的传动性能。
